凱士士企業股份有限公司（KSS）成立於1969年，是全球配線器材領導品牌，產品行銷128個國家，服務超過40,000家客戶，為亞洲最大束線帶與配線器材製造商。KSS專屬研發生產工業園區總面積達500,000平方公尺，全面導入歐美日先進高速射出與押出成型設備，束線帶產品日產量可達50,000,000 PCS；全自動智慧倉儲系統可容納超過1,000個20呎貨櫃，以規模化產能與品質管理支持全球控制盤與自動化供應鏈。
一、產業挑戰：控制盤選型的合規與效率壓力
對控制盤系統整合商（panel builder）、自動化設備廠與成套廠而言，接單來源正快速跨越單一市場邊界：許多客戶同時要服務採用GB/T 7251系列（低壓成套開關設備和控制設備）標準的訂單，也要接歐美市場或外資客戶要求盤體具備UL508A（成套設備）認證資格的專案。這種雙軌標準並存的現實，直接反映在採購端的壓力——盤內配線槽、束線帶、熱縮套管等輔材，本身必須具備可追溯、可稽核的安全認證身分，才能支撐整體盤體通過對應審查，同時控制成本與交期，避免因單一輔材規格缺陷拖累整案認證進度。
此外，盤體長期運行下的振動、溫升與防護需求，也對配線輔材提出具體的材料與結構要求：
· 振動環境：非標線槽齒深不足時，長期振動後蓋板鬆脫風險明顯上升，裸露線纜易生短路電火花；
· 溫升環境：束線帶材質須達到UL認證尼龍66（或更高階尼龍46）等級，並具備UL94V-2以上自熄防火性能；
· 防護與散熱矛盾：潮濕環境要求IP65防塵防水等級，同時盤內需保留散熱風道與檢修空間，兩者須在選型階段一併考量。
二、KSS產品線總覽：八大品類對應控制盤配線全流程

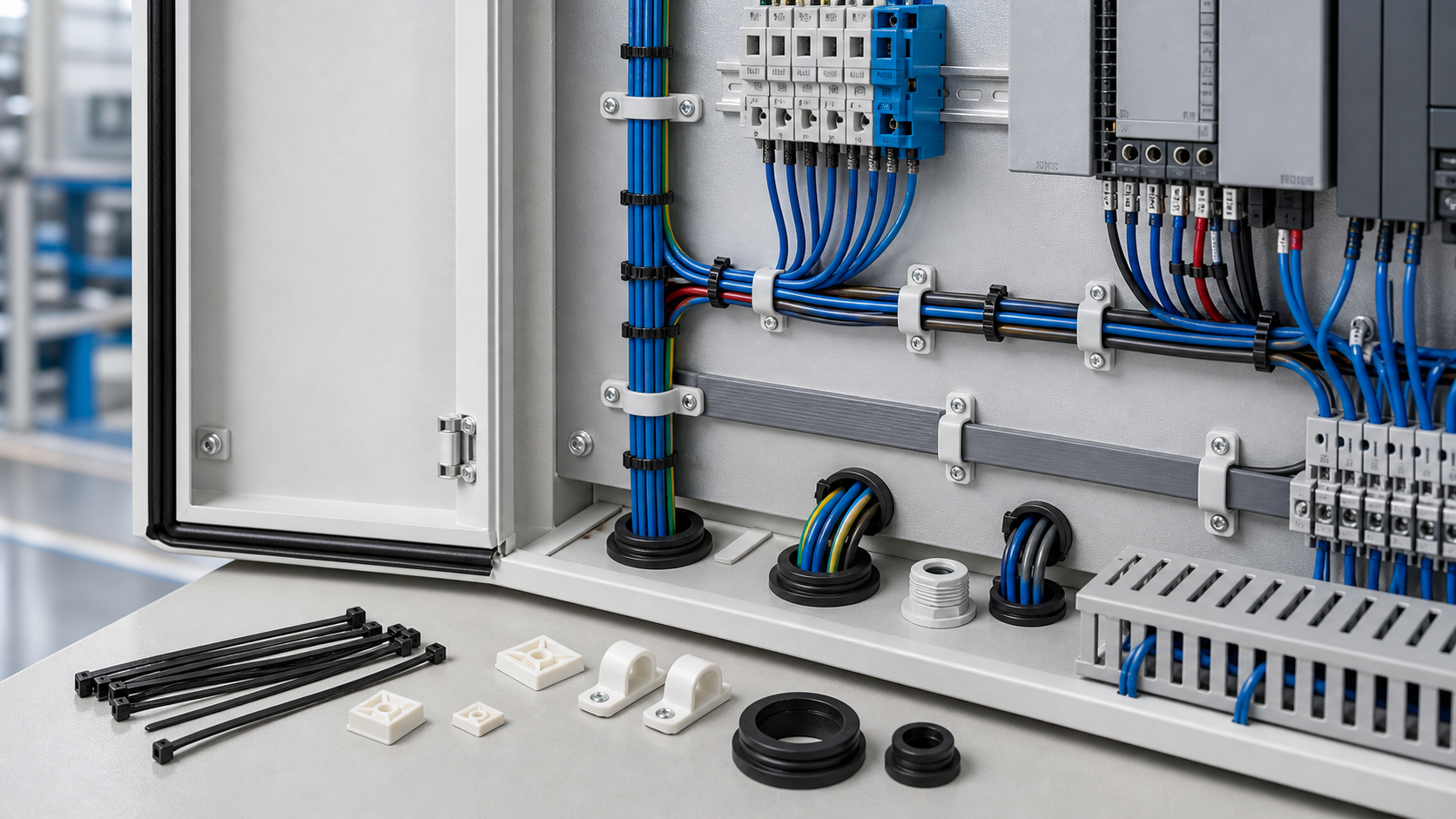

控制盤/自動化設備從盤內主佈線、束線固定、面板穿線口防護，到端子壓接與端末絕緣，涉及的輔材類別遠不止束線帶與配線槽兩項。以下依KSS完整型錄彙整八大品類，對應控制盤配線的完整流程：
|
品類 |
代表系列/型號 |
應用說明 |
型錄頁碼 |
|
絕緣配線槽 |
MD/KD/HD、VD/KVD/HVD、MID/MPD/PD、SD/AD系列 |
盤內主佈線通道，出線孔對齊端子台，兼具走線整理與散熱功能 |
20-45 |
|
配線標誌 |
EC/ECA/ECP號碼牌、MT標示牌、OM/OMR/OMK/OMT號碼套 |
迴路編號與端子標示，利於安裝追溯與後續維護排查 |
49-63 |
|
耐燃尼龍束線帶 |
CV系列（標準）、CV-HS（耐高溫）、CV-N46（熱穩定型）、不鏽鋼BST/BCT |
依耐溫需求分級選用的束線固定主力產品，詳見第三節材質規格對照 |
64-100 |
|
線纜固定頭 |
AG/EG（公制/PG牙標準型）、AG-SR/EG-SR/NPT-SR（耐扭型） |
面板穿線口鎖緊與應變消除，IP55~68防水防塵等級可選 |
122-148 |
|
固定座 |
UC/PC系列（可調式配線固定鈕）、HC系列（束線固定座） |
盤內/線槽外部束線固定基座，含黏貼式、插鞘式、螺鎖式等安裝方式 |
106-118 |
|
浪管 |
BG系列固定頭 + PA/PP/PVC浪管本體、MCR金屬軟管 |
線纜外部機械保護與走線彎曲防護，適用穿牆/移動部位配線 |
150-158 |
|
接線端子 |
ET/EW歐式端子（冷壓管型端子，含DIN色標） |
單芯/多芯軟線端部壓接處理，提升接點導電與壓接可靠度 |
257 |
|
熱縮套管 |
NHR2/NHR4（標準）、W3F2/FZ（膠內型）、SBI（高壓母排用） |
端子與接點絕緣防護，膠內型兼具防水密封功能 |
180-188 |
頁碼為KSS官方型錄印刷頁碼；完整型號與規格明細請參考KSS工業控制盤/自動化產品清單（Excel）。
依應用場域進一步對應：
· 配電箱內部：絕緣配線槽（VD/MID/MPD/PD/SD）+ 耐燃尼龍束帶（AG/EG系列）+ ET系列端子 + 配線標誌編號 + 熱縮套管NHR2
· 機台配線：耐扭固定頭（AG-SR/EG-SR/NPT-SR）+ 固定座（UC/PC/HC系列）+ 浪管（BG+PA/PP軟管，用於移動部位或穿板配線保護）
· 產線現場：線纜固定頭（AG/EG標準型，IP55~68防護）+ 配線槽（TC/TF系列）+ 熱縮套管（NHR2/NHR4/FZ/W3F2）
三、材質規格：尼龍66/尼龍46溫度與阻燃對照
束線帶的材質等級直接決定其可承受的盤內溫升環境與防火安全等級，選型時建議對照以下KSS材質規格表：
|
材質等級 |
操作溫度 |
防火等級 |
特性 |
|
尼龍66－CV系列（標準） |
-40 ~ 85℃ |
UL94V2 |
高韌度，一般盤內配線適用 |
|
尼龍66－W系列（抗UV） |
-40 ~ 85℃ |
UL94V2 |
耐候佳，適合戶外配電箱 |
|
尼龍66－HS系列（耐高溫） |
-40 ~ 105℃ |
UL94V0 |
低煙耐燃，適合密閉盤體高安全需求 |
|
尼龍46－N46系列（熱穩定型） |
-40 ~ 150℃ |
UL94V2 |
適合高溫升機台、驅動器周邊配線 |
|
PP系列（聚丙烯束線帶） |
-40 ~ 85℃ |
UL94V-2 |
耐化學環境，Halogen-Free/RoHS，適合化工或腐蝕性環境 |
註：UL94V0／V2為耐燃等級代號，數字越低代表自熄性能要求越高；尼龍46（N46）與尼龍66為不同基礎樹脂，N46系列耐溫上限達150℃，明顯高於標準尼龍66系列。
四、UL認可零組件與多國安規總覽
無論是GB/T 7251（低壓成套開關設備和控制設備）體系，或出口市場常見的UL508A，控制盤系統整合商在輔材選型階段最關注的都是同一件事：輔材本身是否具備可追溯、可稽核的第三方安全認證身分。KSS工業控制盤/自動化相關產品的安全規範逐項對應如下（資料取自KSS官方總型錄「各項安全規範」表）：
|
認證名稱 |
涵蓋產品（型號） |
|
UL Recognized Component Mark（UL認可零組件標誌，美國及加拿大） |
配線槽系列（MID, MPD, PD, SD, VD, TC, TF）、熱縮套管（NHR2, NHS）、固定頭（AG, EG, AG-SR, EG-SR, NPT, AG-D, AGJ）、電源線扣（OSB, SB）、護線套（K, W3F2, F32, FZ, NHR4） |
|
UL Listing Mark（產品標誌，美加） |
束線帶（CV, CV-W, CV-HS, MCV, PFVS, PSV, PWV, PWVS, TCV, TCVS）、不鏽鋼束線帶（BST, BCT）、閉端端子（SW） |
|
CSA（加拿大標準協會認證，加拿大及美國適用） |
配線槽（MID, MPD, PD, SD, UD, VD, VDC, TF）、束線帶（CV系列）、閉端端子（SW）、彈簧螺式接頭（SR） |
|
VDE（德國電氣工程師協會認證） |
配線槽（MD, KD, HD, HVD, VD）、束線帶（CV, CV-W） |
認證依具體型號/SKU而異，採購前請以KSS官網或最新型錄為準。
需特別說明：KSS型錄中並未使用「UL508A」字樣，KSS產品本身並非UL508A盤體認證的持有者。UL Recognized Component Mark（UL認可零組件標誌）是控制盤系統整合商在自行申請UL508A盤體（成套設備）認證時，對盤內採購零組件的常見依循依據——整合商需要盤內所用配線槽、束線帶、熱縮套管等輔材本身具備UL Recognized Component身分，才能支持整個盤體通過UL508A審查。KSS上述型號提供的即是這一層零組件佐證，而非盤體本身的認證。
五、關聯產業延伸：車用與風能
KSS的配線器材能力並不限於工業控制盤單一應用。同一套束線帶、配線槽與熱縮套管技術平台，也延伸支援其他對可靠性與認證要求同樣嚴苛的產業：
· 車用（Automotive）：KSS持有IATF 16949汽車產業品質管理系統認證，涵蓋束線帶、浪管等產品之設計與製造，適用於車輛線束與零組件配線場景。
· 風能（Wind Energy）：KSS束線帶產品具備DNV（挪威驗船協會認證）與Lloyd's Register（英國勞氏驗船協會認證），適用於對極端環境與長效可靠性要求高的風力發電設備配線場景。
對於同時佈局工業自動化與車用、能源等鄰接產業的客戶，KSS可提供跨產業一致的配線器材規格與認證基礎，降低多產業採購的溝通與驗證成本。
六、聯絡窗口
如需進一步取得KSS工業控制盤/自動化產品型錄、UL/CSA認證文件或樣品測試支援，歡迎透過以下窗口聯繫，我們將協助對應貴司控制盤/自動化專案的規格與認證需求。
卓奕企業股份有限公司
KSS凱士士台灣/海外業務窗口，提供工業控制盤/自動化解決方案
歡迎來信 sales@jwoyiih.com 或致電 04-8760280，我們將為您提供對應解決方案及完整相關型號清單。
服務範圍：控制盤系統整合商、自動化設備廠、成套廠配線器材技術諮詢與報價
