Los equipos de control marinos reúnen requisitos de seguridad del producto, exposición ambiental y aprobación del proyecto.

Una situación habitual en las auditorías de proyectos marinos y eólicos: la lista de materiales indica "brida de cable de nailon, 300 mm", el proveedor proporciona un certificado de una sociedad de clasificación y, a continuación, el propietario revisa la lista de cobertura y descubre que los números de pieza del certificado no coinciden con los productos realmente entregados. El material puede ser adecuado, pero si la documentación no coincide, el artículo debe volver a presentarse, y el plazo y el presupuesto ya se han visto afectados. Este artículo explica las tres aprobaciones de sociedades de clasificación que poseen las bridas de cable KSS: en qué consiste cada una, qué números de pieza cubre y cómo comprobarlo antes de la presentación.

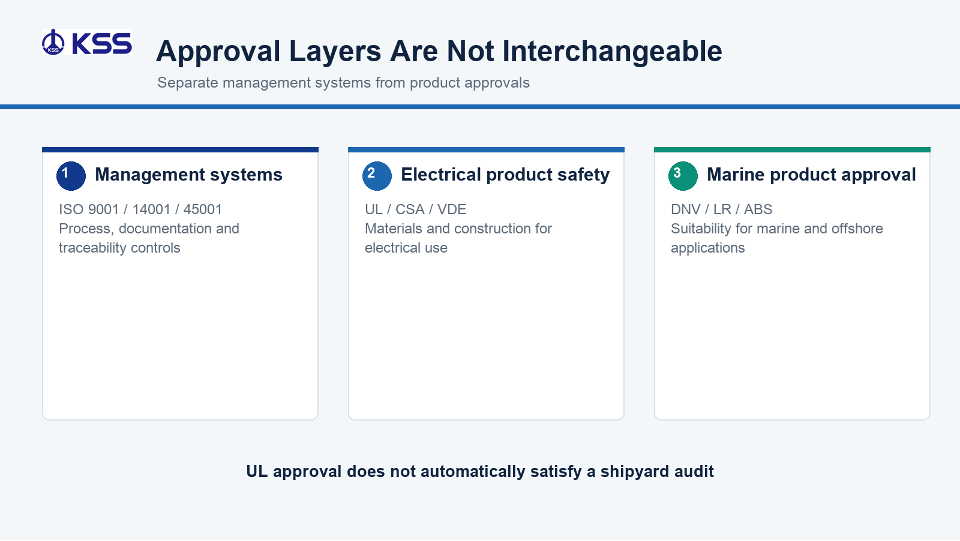

1. La aprobación de una sociedad de clasificación y UL, CSA o VDE no verifican lo mismo

La aprobación de una sociedad de clasificación, UL, CSA y VDE abordan cuestiones de conformidad diferentes.

Los compradores suelen considerar «certificado» como un estado único, pero las aprobaciones incluidas en el catálogo maestro de KSS se dividen en dos niveles claramente diferenciados. Los certificados de los sistemas de gestión de la empresa (ISO 9001, ISO 14001, ISO 45001, ISO 14064-1, IATF 16949 e ISO/IEC 17025) demuestran que los procesos, la documentación y la trazabilidad están bajo control. Las certificaciones de producto de terceros (UL, CSA, VDE, DNV, Lloyd's Register, ABS, CE, UKCA, RoHS e IP68) se aplican al propio producto.

Dentro de este nivel de producto, UL, CSA y VDE son los sistemas de seguridad eléctrica de sus respectivos mercados y evalúan la seguridad del material y del diseño en el uso eléctrico general. Las sociedades de clasificación, DNV, Lloyd's Register y ABS, conceden la aprobación de productos para buques e instalaciones marinas y evalúan si el material es adecuado para condiciones marinas y cumple las reglas de clasificación. No son intercambiables: que un número de pieza tenga una certificación UL no constituye una prueba válida para una auditoría de un astillero, y lo contrario también es cierto.

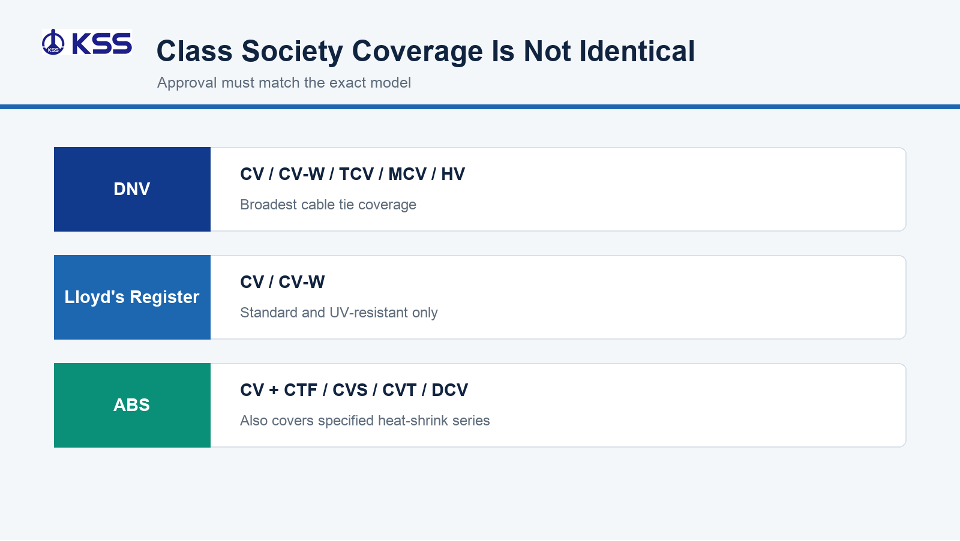

2. Las tres sociedades de clasificación no cubren los mismos números de pieza de KSS

El alcance de la aprobación varía según la sociedad de clasificación y debe comprobarse frente al número de pieza exacto.

Este es el punto que más se pasa por alto y el que más probabilidades tiene de causar problemas. Los tres organismos cubren distintas partes de la gama de bridas de cable KSS:

Organismo de certificación	Productos KSS cubiertos	Qué significa en la práctica
DNV (Noruega)	Series CV, CV-W, TCV, MCV y HV	Se incluyen las bridas estándar, resistentes a los rayos UV, de montaje con tornillo, marcadoras y reutilizables, lo que convierte a DNV en la más amplia de las tres
Lloyd's Register (Reino Unido)	Series CV y CV-W	Solo cubre las gamas estándar y resistentes a los rayos UV. Si el plano especifica LR, no se pueden sustituir por tipos derivados, como la brida TCV de montaje con tornillo o la brida HV reutilizable
American Bureau of Shipping (USA)	Serie CV y tipos derivados como CTF, CVS, CVT y DCV; también cubre tubos termorretráctiles MD, KD, HD, HVD y VD	Es la única de las tres que también cubre tubos termorretráctiles, por lo que ABS es el primer organismo que se debe consultar si el aislamiento de las terminaciones debe aprobarse al mismo tiempo



La cobertura se ha recopilado a partir del resumen de certificaciones del catálogo maestro de KSS (catálogo P.251). La cobertura de certificación varía según el modelo y el SKU específicos; para un proyecto formal, confirme los números de pieza y certificados aplicables con nuestro equipo comercial.

3. En qué consiste realmente cada línea de productos cubierta

Los códigos de serie de la tabla anterior corresponden a cinco formatos diferentes de bridas de cable. Determine primero el formato y, a continuación, compruebe si está incluido en la cobertura de la sociedad de clasificación que exige su proyecto:

Serie	Especificaciones principales	Cobertura de la sociedad de clasificación	Página del catálogo
CV / CVT (estándar)	NYLON 66 reconocido por UL, 94V-2; aproximadamente 60 tamaños de 63.7 a 1,500 mm, anchos de 2.5 a 9.0 mm y resistencia a la tracción de 7 a 462 lbs (3 a 210 kgs)	Cubierta por DNV, LR y ABS	P.64-65
CV-W (resistente a los rayos UV)	NYLON 66 reconocido por UL en compuesto resistente a los rayos UV, 94V-2; aproximadamente 65 tamaños de 63.7 a 1,500 mm, anchos de 2.4 a 9.0 mm	Cubierta por DNV, LR y ABS	P.72-73
TCV / TCVS (montaje con tornillo)	Cabeza con orificio para tornillo para fijación a una placa base; longitudes de 110 a 400 mm, anchos de 2.5 a 7.9 mm y orificio para tornillo de 3.2 a 6.0 mm	Cubierta por DNV (no por LR)	P.74
MCV (brida marcadora)	Placa marcadora en blanco en la cabeza para escribir la identificación; longitudes de 100 a 370 mm, anchos de 2.5 a 4.8 mm y tamaños de placa de 8 x 25 a 54.5 x 13 mm	Cubierta por DNV (no por LR)	P.78
HV (reutilizable)	Se puede abrir y reutilizar; longitudes de 125 a 500 mm, anchos de 7.6 a 8.5 mm y resistencia a la tracción de 50 a 75 lbs (22 a 34 kgs)	Cubierta por DNV (no por LR)	P.82



De esta tabla se desprende un aspecto práctico importante. Si el proyecto especifica Lloyd's Register, solo están disponibles las bridas estándar CV y las resistentes a los rayos UV CV-W. Si el equipo de instalación decide in situ cambiar a la brida TCV de montaje con tornillo porque debe fijarse a una placa base, o a la HV reutilizable porque se necesita acceso para el mantenimiento, el número de pieza queda fuera de la cobertura de LR. Estas sustituciones suelen realizarse en obra y, cuando llega la fase de documentación, normalmente ya es demasiado tarde para corregirlas.

4. Dónde se requiere la aprobación de una sociedad de clasificación

• Construcción naval e ingeniería marina: el cableado de astilleros, plataformas marinas y equipos portuarios normalmente especifica directamente una sociedad de clasificación.

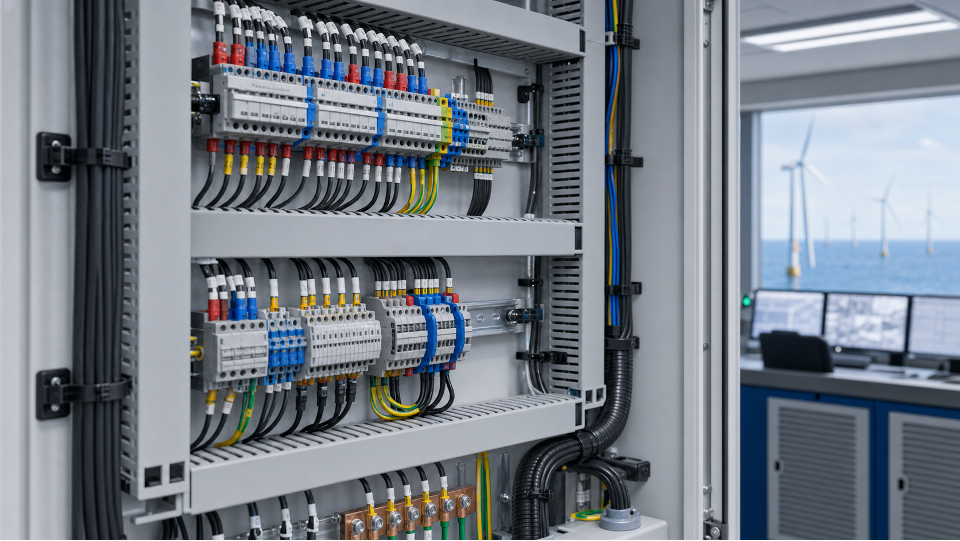

• Eólica marina: agrupación de cables en la góndola, la torre y las subestaciones marinas. Debido a que las condiciones son similares a las de un buque, los propietarios suelen aplicar los mismos requisitos de la sociedad de clasificación.

• Evidencia de fiabilidad para proyectos terrestres: la aprobación de una sociedad de clasificación existe para buques y equipos marinos, pero también sirve como evidencia de la fiabilidad del material en instalaciones terrestres. Si finalmente un armario de control se envía a un astillero, una plataforma marina o un parque eólico, deben comprobarse uno por uno los números de pieza cubiertos por las tres aprobaciones.

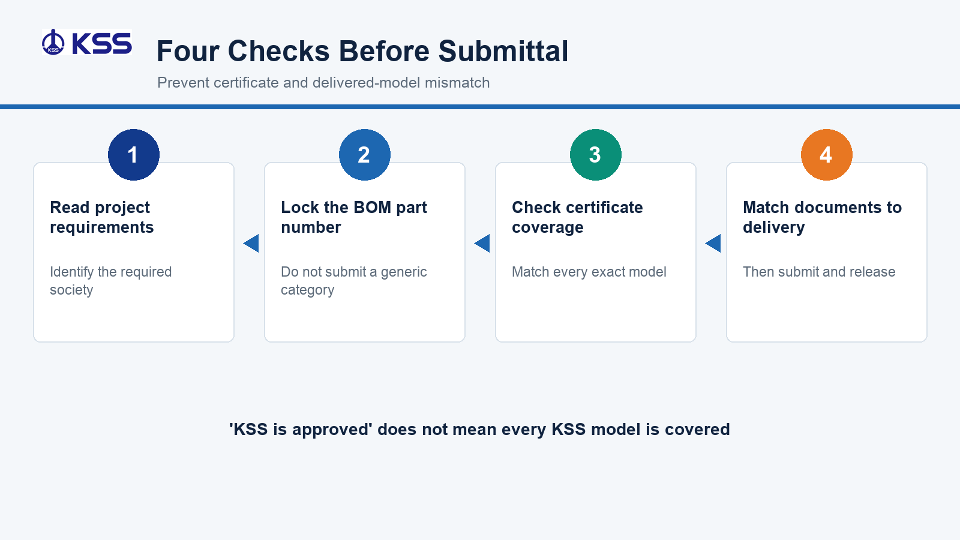

5. Tres comprobaciones que deben realizarse antes de la presentación

Confirme la sociedad, el número de pieza exacto y el certificado vigente antes de presentar la documentación del proyecto.

En primer lugar, la aprobación se aplica a números de pieza, no a categorías de productos. La afirmación «KSS posee la aprobación de DNV» es correcta, pero no significa que la brida KSS específica que ha comprado esté aprobada por DNV. Compare el número de pieza real con la lista de cobertura del certificado.

En segundo lugar, no sustituya un tipo derivado por otro cubierto. Dentro de la gama CV, KSS ofrece varias líneas derivadas, incluida la serie CV-Z de alta resistencia (P.66), la serie CV-ZW de alta resistencia y resistente a los rayos UV (P.71), la CV-HS estabilizada térmicamente (P.68) y la CV-V0 retardante de llama (P.69). Cada una tiene su propio estado de certificación y ninguna aparece en la cobertura de las sociedades de clasificación indicada anteriormente. Unas especificaciones similares no significan que el certificado sea aplicable.

En tercer lugar, trate las bridas de acero inoxidable por separado. BST (acero inoxidable 316) y BCT (acero inoxidable 304) aparecen en el catálogo con una certificación UL y el número de expediente E97527. El material es resistente a la corrosión y adecuado para entornos húmedos, calientes y exigentes en general (P.97), pero la resistencia a la corrosión y la aprobación de una sociedad de clasificación son dos cuestiones diferentes. Si un proyecto marino especifica una sociedad de clasificación, vuelva a consultar la tabla de cobertura anterior.

6. Matriz completa de certificaciones en una sola vista

Certificación	Cobertura	Nivel al que pertenece
Marca UL Listing (USA y Canadá)	CV, CV-W, CV-HS, MCV, PFVS, PSV, PWV, PWVS, TCV, TCVS; bridas de acero inoxidable BST y BCT	Aprobación de seguridad a nivel de producto
CSA (Canadá y USA)	Serie CV	Aprobación de seguridad a nivel de producto
VDE (Alemania)	CV y CV-W	Aprobación de seguridad a nivel de producto
DNV / Lloyd's Register / ABS	Consulte la tabla anterior	Aprobación de idoneidad para servicios marinos y marinos en alta mar
ISO 9001 / 14001 / 45001, IATF 16949 y otras	Sistemas de gestión a nivel de empresa	Evidencia de que los procesos y la documentación están controlados; no significa que un número de pieza individual haya superado una prueba de producto



Al elaborar una lista de proveedores aprobados, recomendamos mantener separados ambos niveles: los certificados de sistemas describen a la empresa y los certificados de producto describen el número de pieza. La aprobación de una sociedad de clasificación pertenece al nivel de producto, por lo que siempre debe rastrearse hasta el número de pieza.

Contacto

Para obtener documentos de certificación de sociedades de clasificación, listas de números de pieza cubiertos o presupuestos para las series de bridas de cable KSS CV, CV-W, TCV, MCV y HV, póngase en contacto con nosotros:

Jwo Yiih Enterprise CO., LTD.

Póngase en contacto con nosotros en sales@jwoyiih.com o llame al +886-4-8760280 para obtener el paquete completo de soluciones y la lista de números de pieza.

Nota: todos los números de pieza, especificaciones, valores de resistencia a la tracción y datos de cobertura de certificación citados en este artículo se han tomado del catálogo maestro de fábrica de KSS con referencias de página verificadas (los números de página corresponden a las páginas impresas del catálogo); la cobertura se ha recopilado a partir del resumen de certificaciones del catálogo P.251. La cobertura de certificación varía según el modelo y el SKU específicos; para un presupuesto formal, confirme los números de pieza vigentes y los certificados válidos más recientes con nuestro equipo comercial.
